深度融合工业互联网创新发展战略,实现服务项目由企业安全到城市安全的一体化覆盖,构建起一套“点、线、面、体”的大安全大应急智库服务体系

SIL验证业务

  一、开展该业务的意义
  (1)评估投用的SIS系统是否满足安全生产风险降低的等级要求;
  (2)给出安全仪表系统(SIS)的测试周期、误动作率、风险降低因子等数据资料及维护建议;
  (3)为企业相关技术人员提供技术支持。

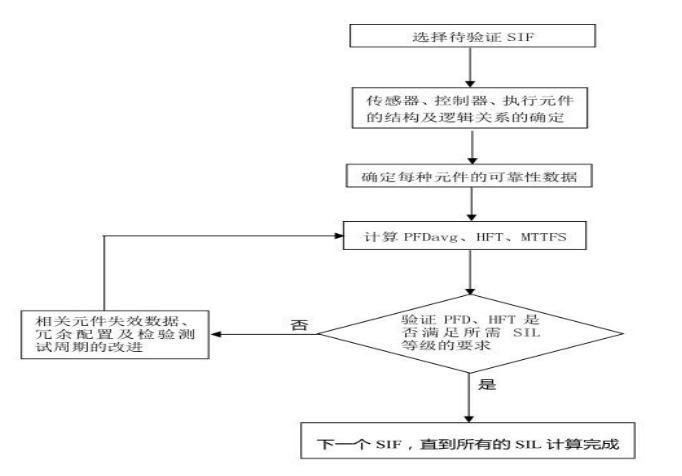

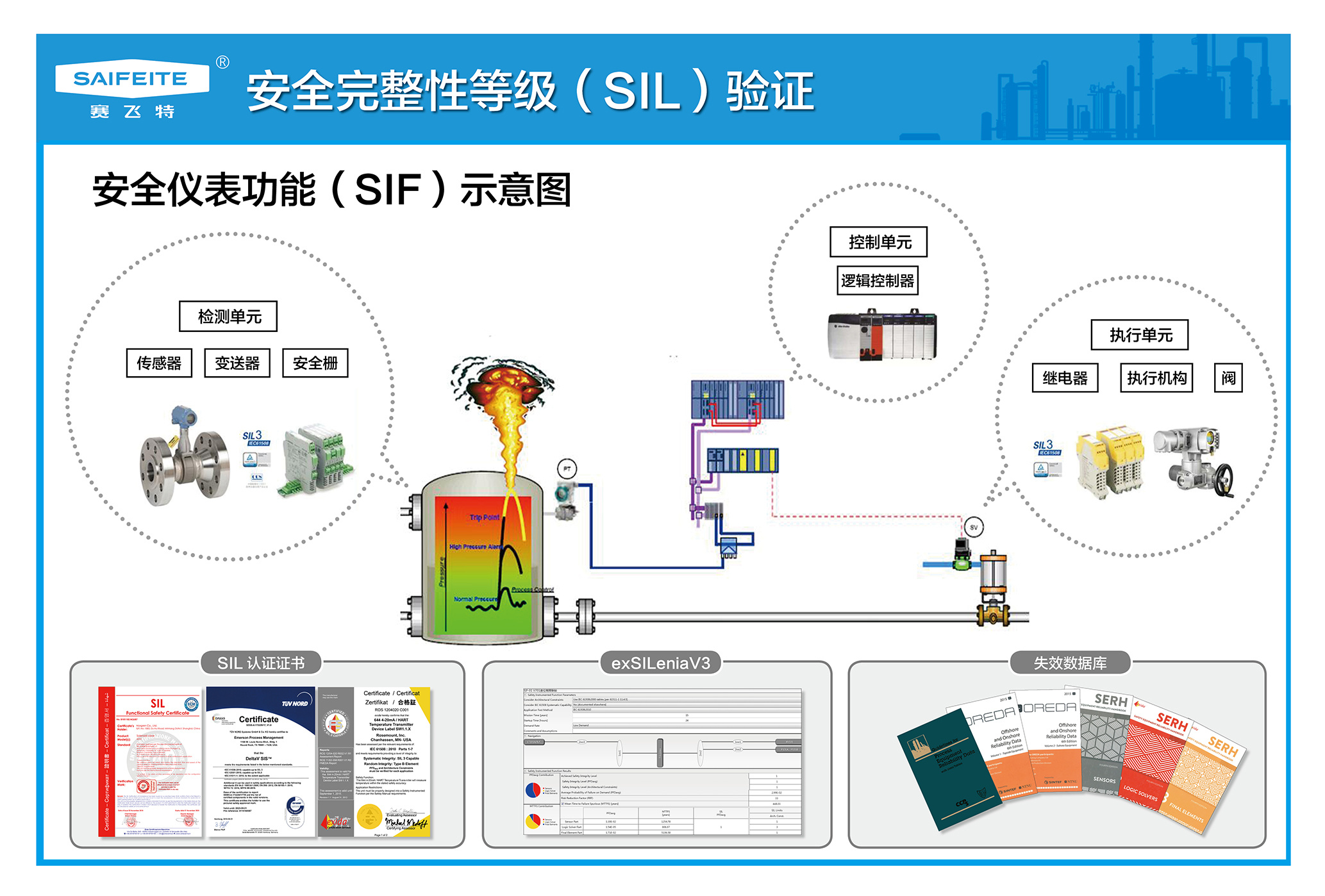

  对所完成的安全仪表功能(SIF)回路的整体安全能力进行量化评估,验证是否达到要求能力的过程。
  对各SIF回路的PFDavg及MTTFs进行计算并进一步审查硬件结构约束特性,以考察各SIF是否能够达到SIL定级的可靠性的要求。PFDavg及MTTFavg计算中需考虑失效率(λ)、表决机制(MooN)、检验测试覆盖率(CTI)、检验测试间隔(TI)、平均修复时间(MTTR)、共因失效因子(β)等因素的影响。


  二、业务概况





  三、案例介绍
  某炼化企业重油加氢及油品质量升级装置系统优化升级改造项目,涉及了汽油、石脑油、液化气、甲烷、硫化氢等重点监管的危险化学品,设计单位设计了安全仪表系统SIS,用于保障装置处于紧急状态时的安全。并出具了工艺说明书、自控说明书,及工艺管道及仪表流程图P&ID/PFD图纸、联锁自保因果关系图等。
  我公司技术人员使用行业统计数据库、企业自有统计数据、供应商提供的失效数据,使用计算软件(符合IEC61511要求),确定待验证回路的PFD、AC,并与SIL定级时所确定的该安全仪表功能(SIF)的SIL等级进行对比,确定SIL验证结果,若某项安全联锁回路SIF验证不通过,则应进行整改。
  我公司向企业交付了《XX公司重油加氢及油品质量升级装置系统优化升级改造项目安全仪表系统安全完整性等级SIL验证报告》。
